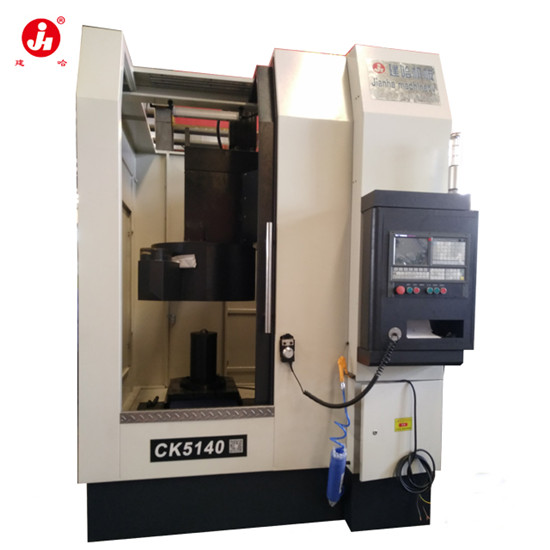

CK5140數控立式車床主要功能
CK5140專用于成批加工汽車蹄鐵摩擦片的外圓面。
主要特點
工裝（含工件）安裝在工作臺中心位置，工作臺導軌采用滾柱型導軌（滾柱），零件裝夾時工作臺向外移動靠近操作人員，方便操作。
工作臺精確定位，保證工件與主軸的同軸度。
主軸箱安裝在立柱上，其導軌為滾動導軌（滾柱），運動直線性高，可精確定位，加工工件時位置準確，保證工件圓柱度要求。
主軸采用角接觸球軸承，精度高，保證工件的圓度。
工作臺和主軸箱移動均采用滾珠絲杠，運動靈活，精度準確。
|
技術參數 |
單位 |
CK5140 |
|
大加工工件直徑 |
mm |
|
|
工作臺尺寸 |
mm |
500*500 |
|
工作臺行程 |
mm |
400 |
|
主軸箱升降行程 |
mm |
500 |
|
主軸轉速 |
rpm |
200～500 |
|
主軸箱升降伺服電機 |
N.m |
15 |
|
工作臺進給伺服電機 |
N.m |
10 |
|
主軸箱升降導軌 |
滾動導軌（滾柱） 規格：55 |
|
|
工作臺移動導軌 |
滾動導軌（滾柱） 規格：45 |
|
|
主軸箱升降絲杠直徑 |
mm |
40 |
|
工作臺移動絲杠直徑 |
mm |
40 |
|
主軸箱平衡系統 |
The nitrogen cylinder balance system |
|
